プロジェクトマネージャ 平成21年春期 午前T 問19

午前T 問19

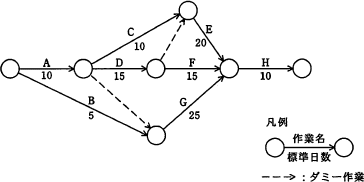

図のプロジェクトの日程計画において,プロジェクトの所要日数は何日か。
am1/51.gif/image-size:364×182
  • [この問題の出題歴]
  • 応用情報技術者
    平成21年春期 問51と同題

分類

マネジメント系 » プロジェクトマネジメント » タイムマネジメント

正解

解説

アローダイアグラムのクリティカルパスを求める超定番問題です。解き方を覚えるまでは難しく感じますが、一度わかるようになると簡単に解けるようになりますのでマスターしておきましょう。

まずダミー作業も含め、通り得るすべての経路の組合せを考えます。
  • A→C→E→H
  • A→D→(上のダミー)→E→H
  • A→D→F→H
  • A→(下のダミー)→G→H
  • B→G→H
この全てについて所要日数を求め、最も長くなる経路がクリティカルパスになります。※ダミー作業は日数ゼロで計算します。
A→C→E→H
10+10+20+10=50(日)
A→D→(上のダミー)→E→H
10+15+0+20+10=55(日)
A→D→F→H
10+15+15+10=50(日)
A→(下のダミー)→G→H
10+0+25+10=45(日)
B→G→H
5+25+10=40(日)
以上より、クリティカルパスは「A→D→(上のダミー)→E→H」、その所要日数は55日とわかります。したがって「エ」が正解です。
