プロジェクトマネージャ平成23年特別 午前U 問4

問4

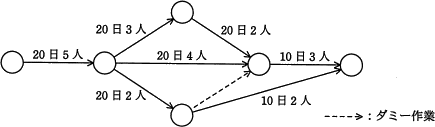

アローダイアグラムで示す計画に基づいてシステム開発を進めたい。各作業をそれぞれ最も早く開始するとき,必要となる人数の推移を表すものはどれか。ここで,アローダイアグラムのそれぞれの作業に付けられた記述は,作業に必要な日数と,1日当たりの必要人数を表す。
04.gif/image-size:435×127
  • 04a.gif/image-size:190×119
  • 04i.gif/image-size:191×120
  • 04u.gif/image-size:190×120
  • 04e.gif/image-size:191×120

分類

マネジメント系 » プロジェクトマネジメント » プロジェクトの時間

正解

解説

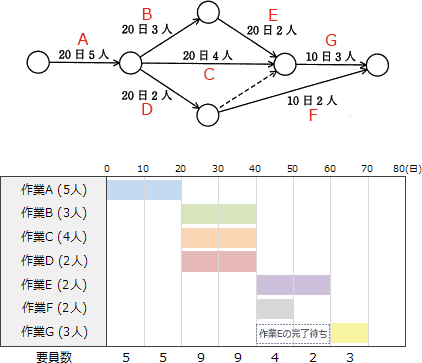

各作業にA〜Gの番号を振ったとすると、作業の進捗は次の表のようになります。
04_1.gif/image-size:422×363
したがって要員数の推移を表す正しいグラフは「エ」です。
